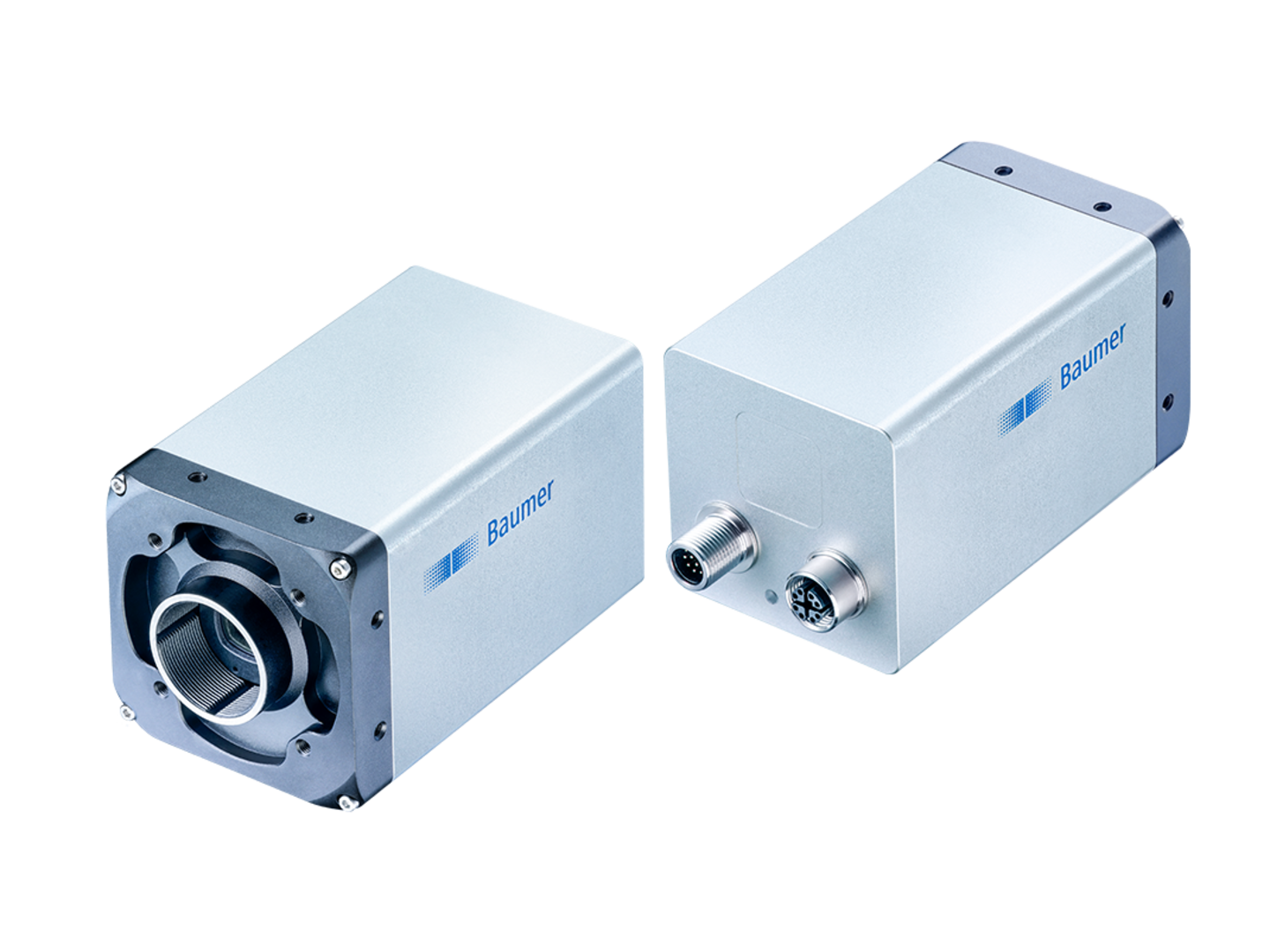

相機信息
VLXT- ,200 – 400 nm
芯片:SONY IMX 487
傳感器類型:CMOS,2/3”, 對角線尺寸11.1 mm
波段范圍:200 – 400 nm
UV-A: 315 – 400 nm, UV-B: 280 – 315 nm, UV-C: 100 – 280 nm
像素等級:2848 x 2832
像元尺寸:2.74 x 2.74 um
幀率:172 fps @8 bit,10 GigE
UV相機的潛在應用場景 –
1.利用UV光的散射特性
當光線照射到不平坦的表面時會發生散射,散射狀態根據光的波長而變化。 可見光,400 – 700 nm 紫外光,365nm
短波長的光譜(例如紫外線)很容易被散射,即使在微小的凹痕或脊上也是如此,
從而導致比可見光更顯著的散射。這一特性使得使用紫外成像可以輕松檢測材料上的劃痕。
2.利用UV光的高光學分辨率
任何光學系統都受到衍射現象的限制。即使是完美成型的鏡頭也無法精確地聚焦在一點上,
并且圖像中總存在由衍射引起的模糊區域,模糊的圓圈稱為艾里斑。
光波長越短,艾里斑半徑越小,因此模糊程度越低。因此波長比可見光短的紫外光會產生
更小的艾里斑半徑,從而實現更高的光學分辨率。
3.利用不同材料的UV光透射率差異
紫外線透過率因材料而異。 通過利用這種差異,可以進行更廣泛、更多樣化的檢查。
玻璃和塑料中的材料可傳輸可見光,因此當用標準相機拍攝時,它們看起來是透明或半透明的。
但玻璃和塑料在紫外光譜中的透射率不同。 較高的透射率意味著材質在捕獲的圖像中更加透明,較低的透射率會導致圖像更加不透明。
4.利用不同材料的UV光透射率差異
電子 – 噴涂樹脂涂層的質量檢測:樹脂涂料是無色透明材料,但在紫外線照射下呈黑色
5.利用UV光發射現象
紫外線發光是我們?nèi)粘-h(huán)境中可以觀察到的一種現象。UV相機可用于檢測這種現象。
任何特定原因的放電都會釋放紫外線。 某些類型的火焰還會發出紫外線輻射。 UV相機可用于檢測這些放電和火焰。
鐵路 – 受電弓放電檢測
電力 – 電網巡檢
